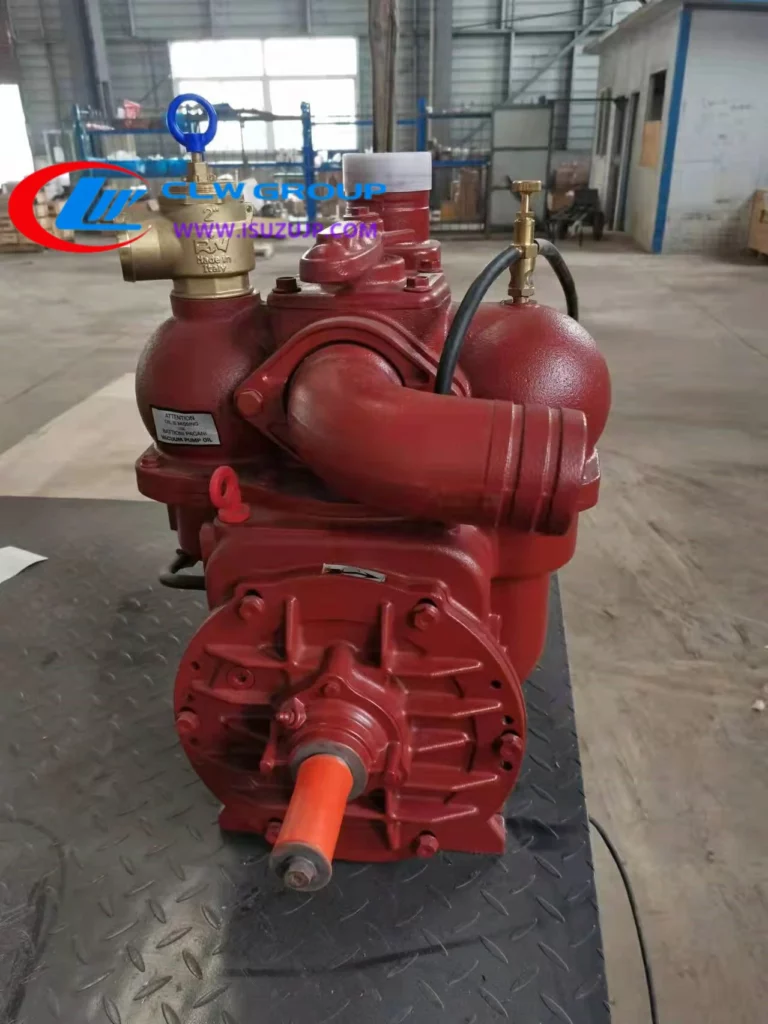

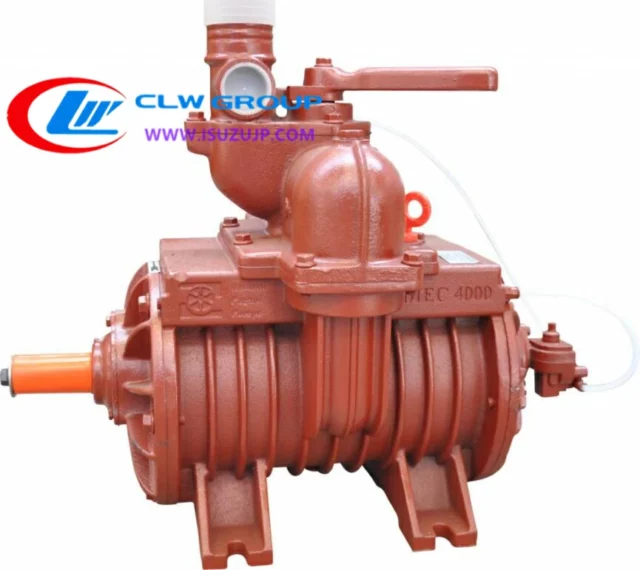

পণ্যের নাম: বাটতি পাগনি MEC 4000 ভ্যাকুয়াম পাম্প ক্রম
আইটেম মডেল নম্বর: MEC 4000 M LF SX D80 STD
মূলশব্দ: BATTIONI PAGANI ভ্যাকুয়াম পাম্প MEC 4000 সিরিজ
কীওয়ার্ড বর্ণনা: MEC পাম্পগুলির নির্ভরযোগ্যতা এবং দৃঢ়তা হল 40 বছরের জীবনকাল ধরে ক্রমাগত নকশা এবং উত্পাদন উন্নতির ফলাফল।
পণ্যের বর্ণনা:
500,000-এরও বেশি MEC পাম্প ব্যবহার করা হয় সেসপুল খালি করতে এবং কৃষি ও শিল্প ব্যবহারের জন্য স্যুয়ারেজ পরিবহন করতে।
MEC পাম্পের নির্ভরযোগ্যতা এবং দৃঢ়তা তার 40-বছরের জীবনকাল ধরে ক্রমাগত নকশা এবং উত্পাদন উন্নতির ফলাফল।
সহজ এবং ব্যবহারিক নকশা MEC-কে কৃষি এবং পৌরসভার অ্যাপ্লিকেশনগুলিতে সেপটিক ট্যাঙ্ক খালি করার জন্য রেফারেন্স পণ্য তৈরি করে।
স্ট্যান্ডার্ড সরঞ্জাম: জোরপূর্বক তৈলাক্তকরণ, ফোর-ওয়ে ভালভ, চেক ভালভ।
মেক 4000 ভ্যাকুয়াম পাম্প স্পেসিফিকেশন:
পণ্য | এমইসি এক্সএনএমএক্স | |
জ্যামিতিক ক্ষমতা | m3/H | 261 |
এল / মিনিট | 4350 | |
CFM | 154 | |
বিপ্লবের সংখ্যা (সর্বোচ্চ) | M/HM | 600 |
P/D/উচ্চ | 1400 | |
চাপ বার / PSI (সর্বোচ্চ) | 2.5 (36) | |
ভ্যাকুয়াম % (inHg)(সর্বোচ্চ) | 94% (28.0 ইঞ্চি) | |
ক্রমাগত ভ্যাকুয়াম % (inHg)(সর্বোচ্চ) | 60% (18 ইঞ্চি) | |
পাওয়ার ভ্যাকুয়াম কিলোওয়াট (HP)(সর্বোচ্চ) | 9 (12.6) | |
ওজন (কেজি
| M. | 97 |
p. | 85 | |
D. | 90 | |
H. | 116 | |
এইচ এম। | 102 |
1-2T নিকাশী ট্রাক ভ্যাকুয়াম পাম্প কাঠামোগত নকশা অঙ্কন:
Battioni Mec 2000 3000 4000 ভ্যাকুয়াম পাম্প প্রযুক্তিগত পরামিতি:
নর্দমা ভ্যাকুয়াম সাকশন ট্রাকের নকশা অঙ্কন:
স্যুয়ারেজ ট্রাকের জন্য একটি ভ্যাকুয়াম ট্রাক সাকশন পাম্পের জন্য ইনস্টলেশন এবং সতর্কতা
- 1. ভ্যাকুয়াম পাম্পের নীচের পৃষ্ঠটি সাকশন এবং ডিসচার্জ শীর্ষ উভয়ের নীচে অবস্থিত। পাওয়ার টেক-অফের আউটপুট শ্যাফটের অক্ষ ভ্যাকুয়াম পাম্পের উচ্চতা নির্ধারণ করে। নীতি এবং পরিকল্পিত চিত্র তাদের ইনস্টলেশন গাইড করতে ব্যবহৃত হয়।
- 2. ভ্যাকুয়াম পাম্পের শক্তি অটোমোবাইল গিয়ারবক্সের পাওয়ার উইন্ডোতে পাওয়ার টেক অফ দ্বারা উত্পন্ন হয়। ড্রাইভার ক্যাব থেকে হ্যান্ডেল নিয়ন্ত্রণ করে এবং ভ্যাকুয়াম পাম্প চালানোর জন্য গিয়ারবক্স গিয়ার এবং শিফট ফর্ককে একত্রিত করতে পাওয়ার টেক অফ গিয়ার ব্যবহার করে।
- 3. স্কিম্যাটিক ডায়াগ্রাম দেখায় কিভাবে ডাবল পাম্প ইনস্টল করতে হয়। হস্তক্ষেপ এড়াতে, ফোর-ওয়ে ভালভ এবং দুটি পাম্প সাকশন পাইপ এবং দুটি পাম্প তেল এবং পেট্রল বিভাজক আউটলেট পাইপের মধ্যবর্তী জয়েন্টটি মাঝখানে থাকা উচিত।
- 4. তেল এবং পেট্রল বিভাজক ইনস্টলেশন উচ্চ বা নিম্ন চাপে করা উচিত নয়। তেল বিভাজকের তেলের আউটলেট পাম্পের উভয় প্রান্তে তেলের খাঁড়ি থেকে কম হওয়া উচিত নয়।
